PANNE DU MANQUE DE CHARGE ANALYSE DES SYMPTOMES
Pour continuer notre étude relative aux probleines de charge en fluide frigorigéne analysons main- tenant les répercussions de la panne ”du manque de charge ” sur les différentes parties du circuit frigorifique.
<
<
A- Répercussions sur l 'ensemble détendeur / évaporateur :
 |
| manque charge |
Dire qu’il y a un manque de charge, quelle qu’en sort la raison, c’est dire qu'il n’y a pas assez de fluide frigorigne dans l’inslallation.
1 y a donc penurie de fluide frigorigene dans chaque partie du circuit, et en particulier dans 1'éva- porateur, Ie condenseur, la bouteille liquide et la ligne liquide.
la ligue liquide ne contient norrnalement que du liquide sons refoidi mais a cause du manque de charge, c'est un mélange de liquide et de vapeurs qui arrive a 1'entrée du détendeur (point 1).
Puisqu'il manque du liquide a l' entrée du de’tendeur, i1 en manque également fi la sortie, ct la der niere gouttelette se vaporise tres tot dans l' évaporateur (point 2). En conséquence, les vapeurs res- tent beaucoup plus longtemps en contact avec 1'air en donnant une zone de surchauffe tres inportante. C'est pourquoi la température au bulbe (point 3) est anormalement élevée (a la limite, la tem- pérature de la ligne d’aspiration peut eleven ii sensibl ment égale é la température ambient
A cause de ce manque de liquide, l'évaporateur est trés mat alimenté en fluide frigorigéne et la puisauce frigorifique est faible. C'est pourquoi la teinpérature ambiante augmente dans ie local climatisé (ou dans la chambre froide), cequi provoque uii appel du client pour un dépannage car "// fart trop chaud”
1 y a donc penurie de fluide frigorigene dans chaque partie du circuit, et en particulier dans 1'éva- porateur, Ie condenseur, la bouteille liquide et la ligne liquide.
la ligue liquide ne contient norrnalement que du liquide sons refoidi mais a cause du manque de charge, c'est un mélange de liquide et de vapeurs qui arrive a 1'entrée du détendeur (point 1).
Puisqu'il manque du liquide a l' entrée du de’tendeur, i1 en manque également fi la sortie, ct la der niere gouttelette se vaporise tres tot dans l' évaporateur (point 2). En conséquence, les vapeurs res- tent beaucoup plus longtemps en contact avec 1'air en donnant une zone de surchauffe tres inportante. C'est pourquoi la température au bulbe (point 3) est anormalement élevée (a la limite, la tem- pérature de la ligne d’aspiration peut eleven ii sensibl ment égale é la température ambient
A cause de ce manque de liquide, l'évaporateur est trés mat alimenté en fluide frigorigéne et la puisauce frigorifique est faible. C'est pourquoi la teinpérature ambiante augmente dans ie local climatisé (ou dans la chambre froide), cequi provoque uii appel du client pour un dépannage car "// fart trop chaud”
Puisque la température ambiante est trop élevée, la température de 1'air a l' entrée de 1'évaporateur
(point 4) 1'est e’galement.
La puissance frigorifique étant faible, Ie refroidissement de 1'air se fait real. Comme 1'air est déja trop chaud :i l' entrée de 1'évaporateur, la température de soufflagc (point 5) augmente.
Si Ie procédé de régulation HP utilisé ne ait pas varier le débit d'air sur Ie condenseur, Ie deltat tita sur 1'air sera plus faible que la nomale et la température de 1'air en sortie condenseur (point 11) sera également plus faible.
Puisque Ie condenseur est surpuissant, la HP a tendance é drummer (selon Ie type de régulation HP utilisé).
Enfin, comme il n'y a pas suffisamment de fluide frigorig’ene dans Ie circuit, il en manque égale— ment dans la zone de sous refroidisseinent.

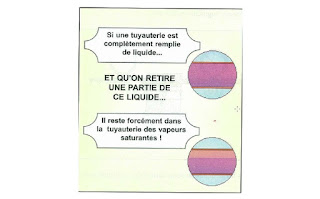

Mais s'i1 manque du fluide dans une tuyauterie normalement remplie uniquement de liquide, on obtient obligatoirement des vapeurs saturantes !
C'est donc un mélange liquids vapeur, absolu ment saris aucun sous refroidissement, qui sort du condenseur (point 12 page précédente).
Dans la bouteille liquids, il y aura également tres peu de fluide frigorigene, et Ie tube plon- geur (poine13) aspirera difficitement Ie peu de liquide qui s'y trouve.
A la limite, si Ie manque de liquide (et doric Ie manque de charge) est trop important, la ligne liquide se désamorce et Ie compresseur risque de couper tre’ s rapide ent in 5ecurit BP.
Err fait, c' est un mélange liquide-vapeur (doric des vapeurs saturantes ala temperature de condensation) qui sort de la bouteille liquide (point 1 4)
Du reste, on voit trés distinctement passer ce mélange dart Ie voyant liquide (point 15) get ”bulle"
abondamirient soit en permanence, sort par a-coups, selon l' importance du manque de charge.
Attention : nous verrons que d'autres rations peuvent faire “bullet ” Ie veyant liquids, bien que la charge en fiuide frigor igene soit absolument correcte>........
(point 4) 1'est e’galement.
La puissance frigorifique étant faible, Ie refroidissement de 1'air se fait real. Comme 1'air est déja trop chaud :i l' entrée de 1'évaporateur, la température de soufflagc (point 5) augmente.
B- Réoercussions sur l 'ensemble évaporateur / compresseur:
 |
| manque fluide |
Chaque kilogramme de liquide qui traverse l'évaporateur se vaporise en absorbant de la chaleur et en produisant une certaine quantité de gaz.
Puisqu'i1 manque du liquide dane l'évaporateur, la quantite’ de vapeurs poduite chute fortement.Comme Ie compresseur peut alors potcntiel lenient aspirer davantage
de gaz que 1'évaporateur n'en produit, la BP chute anormaleinent (point 6).
Puisque la BP a tendance a chuter et que simul tanément la température de 1'air a 1'entrée de 1'évaporateur augmente, Ie A8 total sur l'évaporateur tent devient anormalenient élevé.De plus, la BP étant faible, la température d'évaporation l'est égale- ment du fait de la relation pressiontion température du fluide frigorigene.
de gaz que 1'évaporateur n'en produit, la BP chute anormaleinent (point 6).
Puisque la BP a tendance a chuter et que simul tanément la température de 1'air a 1'entrée de 1'évaporateur augmente, Ie A8 total sur l'évaporateur tent devient anormalenient élevé.De plus, la BP étant faible, la température d'évaporation l'est égale- ment du fait de la relation pressiontion température du fluide frigorigene.
Comme simultanément la température du bulbe (point 3) augments, la surchauffe sera obligatoirement tres importante.
S'i1 s'agit d'une installation de climatisation classiq ue la temperature d 'évaporation est normalement supérieure a 0’C. Puisque la panne du manque de chargc entraine une diminution de la BP, cette température d'évaporation a alors de fortes chances de devenir négative.
Dans ce cas, les condensats sur la tuyauterie en sortie du de’tendeur auront tendance a givrer forte- ment (point 7).
C- Réoercussions sur l ' ensemble compresseur / condenseur :
Puisque la surchauffe est tres importante et que la température au bulbe du de’tendeur augmente, la température des vapeurs a 1'aspiration du compresseur augmente également.
Le refroidissement du moteur des coinpresseurs hermétiques on semi-herme’ tiques est principale- ment assuré par les vapeurs aspirées.
Comme la température de ces vapeurs augmente, Ie refroidissement du moteur se fail morns bien.
Err conséquence, le carter du compresseur sera chaud (au lien d'étre tiede ou frais) au n iveau de la vanne d' aspiration (point 8) , et Ie bas du carter (dans la zone on se trouve l'huile) sera extrémement chaud (point 9).
A cause de cette grande sui cliauffe é l'aspiration, c’est Ie compresseut tout entierqui peut devenir anormalement chaud
Notez qu':i cause de l'élévation de la température des gaz a l 'aspiration, la température de refoule- ment de ces gaz sera elle aussi plus élevée (point 10).
De plus, nous avons vu que la puissance frigorifique chutait anormalement. Or, Ie condenseur a été dimensionné :i l'origine pour rejeter la puissance frigorifique normale de l'installation.
S'i1 s'agit d'une installation de climatisation classiq ue la temperature d 'évaporation est normalement supérieure a 0’C. Puisque la panne du manque de chargc entraine une diminution de la BP, cette température d'évaporation a alors de fortes chances de devenir négative.
Dans ce cas, les condensats sur la tuyauterie en sortie du de’tendeur auront tendance a givrer forte- ment (point 7).
C- Réoercussions sur l ' ensemble compresseur / condenseur :
Puisque la surchauffe est tres importante et que la température au bulbe du de’tendeur augmente, la température des vapeurs a 1'aspiration du compresseur augmente également.
 |
| manque fluide 2 |
Le refroidissement du moteur des coinpresseurs hermétiques on semi-herme’ tiques est principale- ment assuré par les vapeurs aspirées.
Comme la température de ces vapeurs augmente, Ie refroidissement du moteur se fail morns bien.
Err conséquence, le carter du compresseur sera chaud (au lien d'étre tiede ou frais) au n iveau de la vanne d' aspiration (point 8) , et Ie bas du carter (dans la zone on se trouve l'huile) sera extrémement chaud (point 9).
A cause de cette grande sui cliauffe é l'aspiration, c’est Ie compresseut tout entierqui peut devenir anormalement chaud
Notez qu':i cause de l'élévation de la température des gaz a l 'aspiration, la température de refoule- ment de ces gaz sera elle aussi plus élevée (point 10).
De plus, nous avons vu que la puissance frigorifique chutait anormalement. Or, Ie condenseur a été dimensionné :i l'origine pour rejeter la puissance frigorifique normale de l'installation.
Si Ie procédé de régulation HP utilisé ne ait pas varier le débit d'air sur Ie condenseur, Ie deltat tita sur 1'air sera plus faible que la nomale et la température de 1'air en sortie condenseur (point 11) sera également plus faible.
Puisque Ie condenseur est surpuissant, la HP a tendance é drummer (selon Ie type de régulation HP utilisé).
Enfin, comme il n'y a pas suffisamment de fluide frigorig’ene dans Ie circuit, il en manque égale— ment dans la zone de sous refroidisseinent.
 |
| fluid dane le tube |
C'est donc un mélange liquids vapeur, absolu ment saris aucun sous refroidissement, qui sort du condenseur (point 12 page précédente).
Dans la bouteille liquids, il y aura également tres peu de fluide frigorigene, et Ie tube plon- geur (poine13) aspirera difficitement Ie peu de liquide qui s'y trouve.
A la limite, si Ie manque de liquide (et doric Ie manque de charge) est trop important, la ligne liquide se désamorce et Ie compresseur risque de couper tre’ s rapide ent in 5ecurit BP.
Err fait, c' est un mélange liquide-vapeur (doric des vapeurs saturantes ala temperature de condensation) qui sort de la bouteille liquide (point 1 4)
Du reste, on voit trés distinctement passer ce mélange dart Ie voyant liquide (point 15) get ”bulle"
abondamirient soit en permanence, sort par a-coups, selon l' importance du manque de charge.
Attention : nous verrons que d'autres rations peuvent faire “bullet ” Ie veyant liquids, bien que la charge en fiuide frigor igene soit absolument correcte>........
